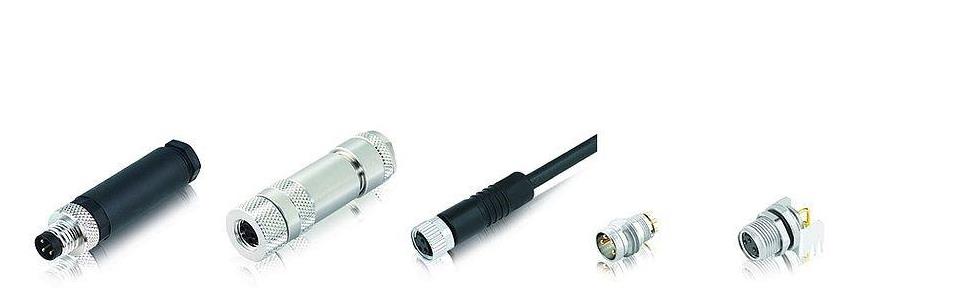

M8 PCB板端连接器有一个编码与B编码2种。电源,信号与PCB的连接方式有通孔接插方式,焊杯跳线连接与单根电子线与连接器的沉浸钎焊。M8连接器与板的连接方式有前装式与后装式。还有一个带法兰的M8连接器,通过螺杆与螺母将连接器与板紧紧地锁在一起。

M8圆形防水连接器已广泛应用于户外灯箱，建筑机械，钢铁生产设备，电力设备，矿山机械，轮船机械，汽车设备，生产自动设备，温度传感器，液压机床，传感器，电磁阀，仪器仪表，压力变送器等。西米通讯技术能够为客户提供3位,4位,5位、5位,8位的M8成型式连接器或连接的线。本公司产品拥有优良的品质与合理而又容易让客户接受的价格。这种M8连接器按连接主体可以分为公母两种类型,或者按功能可以分为带屏蔽或不带屏蔽两种类型,用户可以根据使用环境进行合理的选型,在能够保证完全符合应用要求下选用最实惠的产品,以便提高客户产品的市场竞争力。线缆的长度可以按客户的要求定制。M8防水成型式连接器在当今传感器与工业自动化领域扮演着越来越重要的角色。

技术参数
执行标准:	IEC 61076-2-104
适用温度:	-20℃~ + 80℃
胶芯材料:	TPU
端子材料:	黄铜镀金
外模材料:	TPU
螺丝/螺母材料:	铜合金镀镍
绝缘阻抗:	≥100Ω
接触阻抗:	≤5 mΩ
是否屏蔽：	可选择
防护等级:	IP67(锁紧状态)

电气参数
芯数	额定电流	额定电压		导体规格
		A / C	D / C	美国线规	mm²
03年销	3	60 v	60 v	24	0.25
04年销	3	30 v	30 v	24	0.25
05年销	3	30 v	30 v	24	0.25
06年销	1	30 v	30 v	26	0.14
08年销	1	30 v	30 v	26	0.14

随着工业自动化技术的快速发展，自动化系统集成了越来越多的与之互联的设备，包括传感器，制动器，执行器等。这些设备需要有稳定可靠的连接线提供电源与信号传输，并且需要在复杂的环境中工作，因此需要防水，防尘，耐腐蚀的功能，西米连接技术的M8连接线就是在这种需求日益增长的情况下快速发展起来的。
