M12圆形防水连接器技术参数
1，产品技术参数

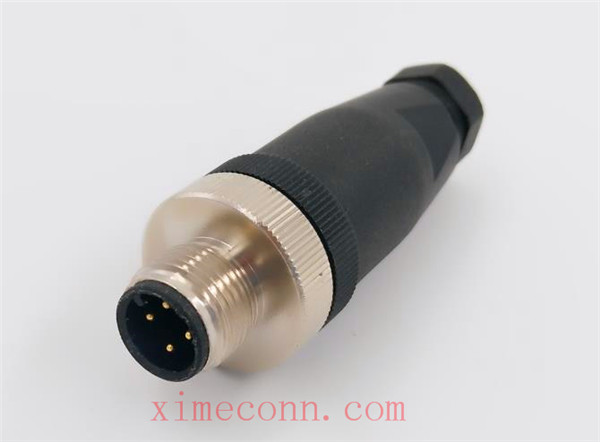

【产品名称】M12针式直型电缆连接器（不带电缆）
【产品型号】　M12XM (4-6或6-8),(型号中的XM表示公司品牌，ZT/WT表示直/弯头，4-6表示配接电缆外径为4-6mm,6-8表示电缆外径为6-8mm)

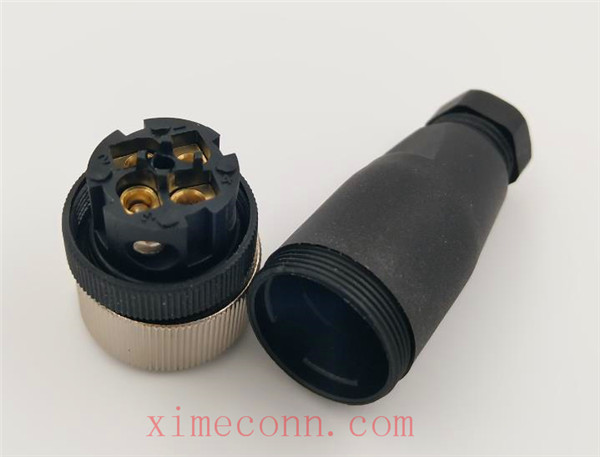

【产品结构】此产品是一个M12不带电缆的180度直型连接器，3针，4针，5针电缆接装方式为电线插入后，用螺钉旋紧即可0.6针，7针，8针的电线接装方式为焊接。用户自配电缆长度任选。
【产品芯数】M12圆形防水连接器公头为180度直型。针芯数为3针，4针，5针，第6针，第7针，8针。

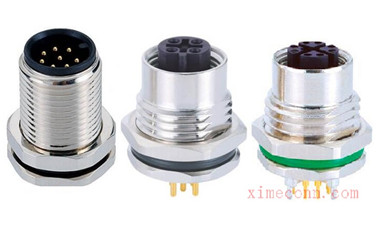

M12圆形防水连接器按方式可以分为焊线型，锁端子型;按装配方式可分为组装式，成型式，面板式;

按防插错编码方式可以分为甲编码，B编码，C编码，d编码，P编码，S编码，T编码，X编码;

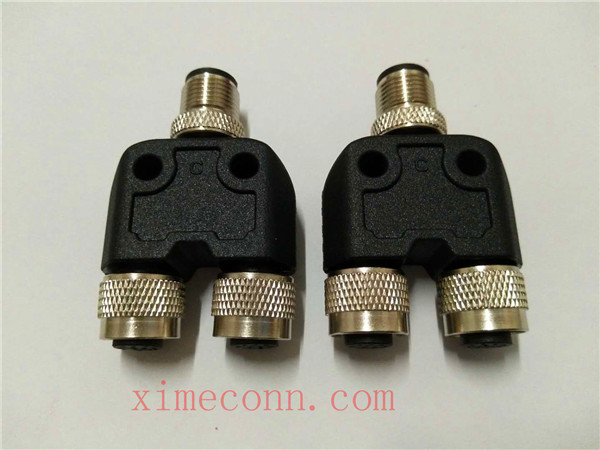

按形状可分为M12 180度直型连接器，M12 90度弯头连接器，M12Ť型连接器，M12ÿ型连接器。
同时还分屏蔽和不屏蔽两种类型。
按针数或芯数有3针，4针，5针，8针，12针或3芯，4芯，5芯，8芯，12芯。

西米连接技术的M12连接线都是符合RoHS指令，CE，UL认证的，品质优良，价格实惠，交货时间短

连接器系列：M12

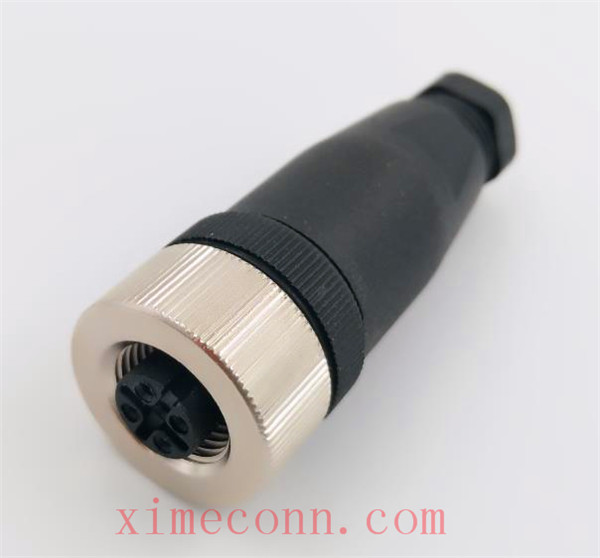

类型：公头/母头

接口防呆类型：A，B，C，d，S，T，L，P

锁紧方式：螺纹式

连接头类型：直头/弯头

技术参数
执行标准：	IEC 61076-2-101
适用温度：	-20℃〜+ 80℃
胶芯材料：	TPU
端子材料：	黄铜镀金
外模材料：	TPU
螺丝/螺母材料：	铜合金镀镍
绝缘阻抗：	≥100MΩ
接触阻抗：	≤5mΩ
是否屏蔽：	可选择
防护等级：	IP67 / IP69K（锁紧状态）

电气参数
芯数	接口防呆类型	额定电流	额定电压		导体规格		线材外被	线材长度及尾部处理
			的A / C	d / C	AWG	平方毫米
03引脚	A / B / C	4A	250V	250V	22	0.34	PUR / PVC	可定制
04引脚	A B C D	4A	250V	250V	22	0.34	PUR / PVC
05引脚	A / B / C	4A	60V	60V	22	0.34	PUR / PVC
06引脚	C	2A	30V	30V	24	0.25	PUR / PVC
08引脚	一个	2A	30V	30V	24	0.25	PUR / PVC
12个引脚	一个	1.5A	30V	30V	26	0.14	PUR / PVC
17个引脚	一个	1.5A	30V	30V	26	0.14	PUR / PVC

电气参数
芯数	接口防呆类型	额定电流	额定电压		导体规格		线材外被	线材长度及尾部处理
			的A / C	d / C	AWG	平方毫米
03引脚	A / B / C	4A	250V	250V	22	0.34	PUR / PVC	可定制
04引脚	A B C D	4A	250V	250V	22	0.34	PUR / PVC
05引脚	A / B / C	4A	60V	60V	22	0.34	PUR / PVC
06引脚	C	2A	30V	30V	24	0.25	PUR / PVC
08引脚	一个	2A	30V	30V	24	0.25	PUR / PVC
12个引脚	一个	1.5A	30V	30V	26	0.14	PUR / PVC
17个引脚	一个	1.5A	30V	30V	26	0.14	PUR / PVC
