M12圆形连接器，按照国际标准生产制造的，芯数具体有4芯，5芯和8芯。按照国际标准，使用各个领域，连接信号主要的电子元器件之一。

M12圆形连接器，是符合欧盟标准的高水准连接器。具有高信号完整性和极佳的性能。

M12防水连接器，结合电源线和数据线，特点是减少占位面积并降低安装和成本，适用于过程自动控制及工业应用，自动化设备，电子设备，电子仪器仪表，传感器，商业运输，以及军用/航空应用。

采用4/5/8个触点，都能够承载最高每触点4A的电流。产品使用的注塑成型技术，确保完善的额定IP67密封，并提供可靠的应力消除能力。

按外形分：圆形电连接器（又分M12连接器，M8连接器），矩形电连接器（重载连接器）。

M12连接器起到各种仪器设备之间信号连接的作用。

M12连接器主要产品类型有带电缆和不带电缆的，电缆长度可按用户要求定做。

技术参数
执行标准：	IEC 61076-2-101
适用温度：	-20℃〜+ 80℃
胶芯材料：	TPU
端子材料：	黄铜镀金
外模材料：	TPU
螺丝/螺母材料：	铜合金镀镍
绝缘阻抗：	≥100MΩ
接触阻抗：	≤5mΩ
是否屏蔽：	可选择
防护等级：	IP67 / IP69K（锁紧状态）

电气参数
芯数	接口防呆类型	额定电流	额定电压		导体规格
			的A / C	d / C	AWG	平方毫米
03引脚	A / B / C	4A	250V	250V	22	0.34
04引脚	A B C D	4A	250V	250V	22	0.34
05引脚	A / B / C	4A	60V	60V	22	0.34
06引脚	C	2A	30V	30V	24	0.25
08引脚	一个	2A	30V	30V	24	0.25
12个引脚	一个	1.5A	30V	30V	26	0.14
17个引脚	一个	1.5A	30V	30V	26	0.14

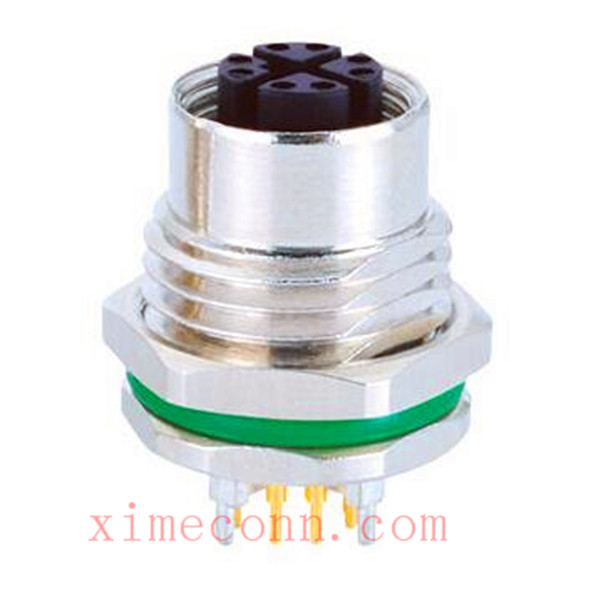

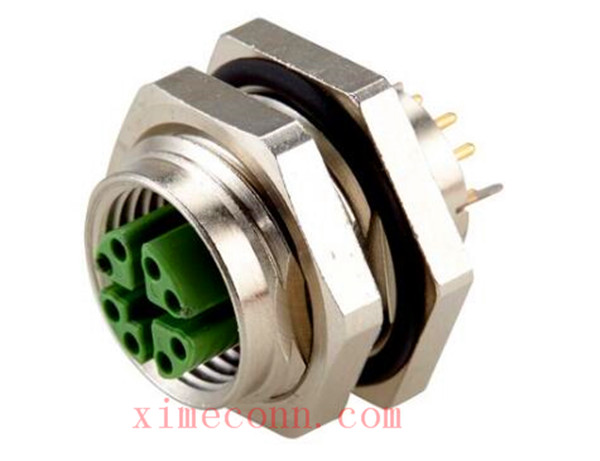

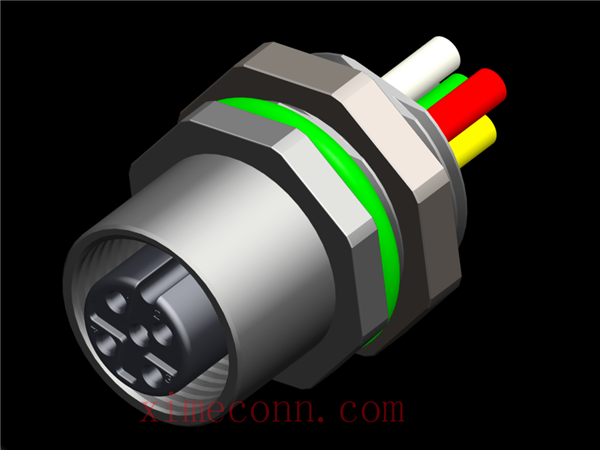

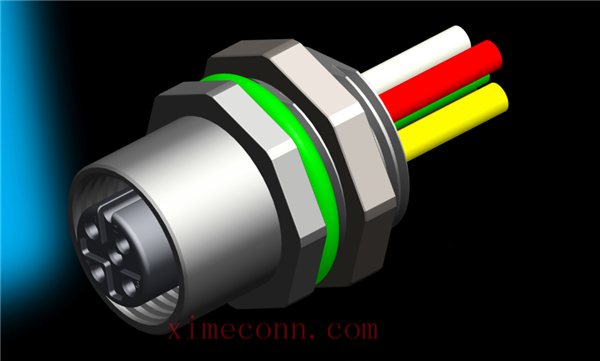

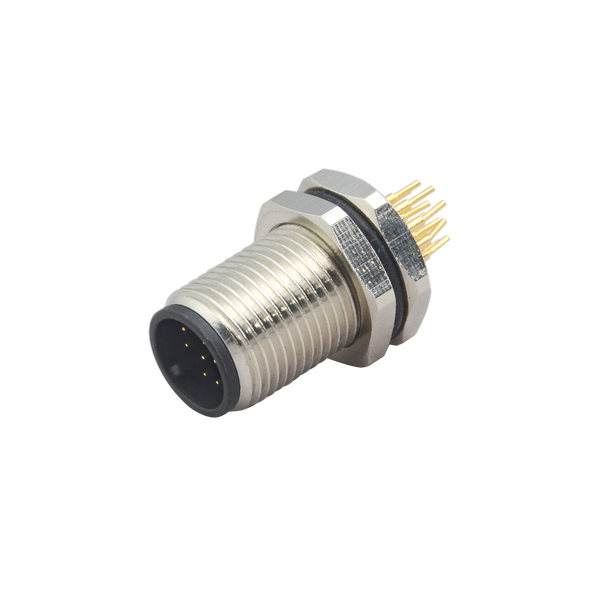

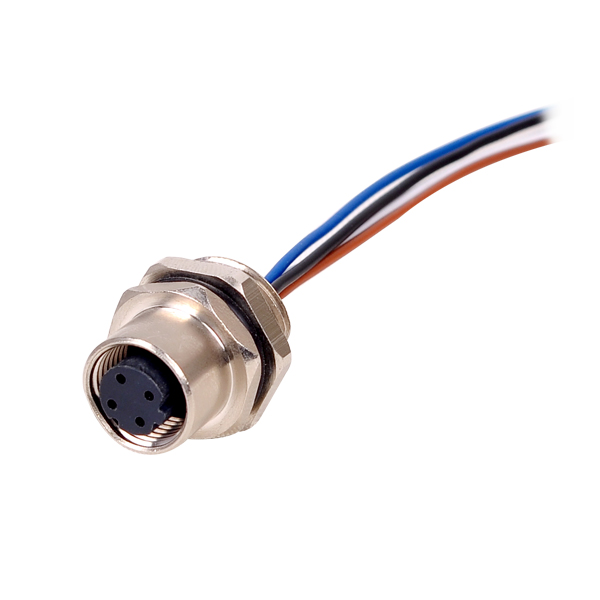

M12防水连接器，面板安装，结合电源线和数据线，特点是减少占位面积并降低安装和成本，适用于过程自动控制及工业应用，自动化设备，电子设备，电子仪器仪表，传感器，商业运输，以及军用/航空应用。

采用 4/5/8 个触点，都能够承载最高每触点4A的电流。产品使用的注塑成型技术，确保完善的额定IP67密封，并提供可靠的应力消除能力。

按外形分：圆形电连接器（又分M12连接器，M8连接器），矩形电连接器（重载连接器）。

M12防水连接器起到各种仪器设备之间信号连接的作用。

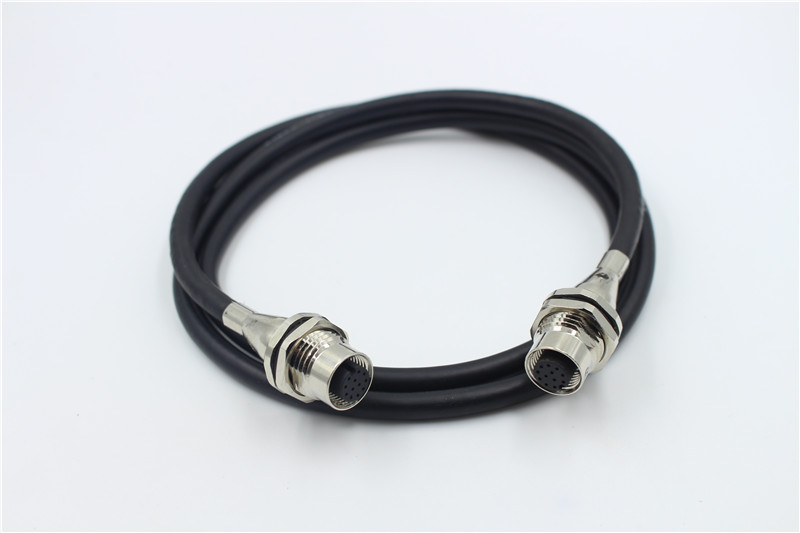

M12圆形防水连接器主要产品类型有带电缆和不带电缆的，电缆长度可按用户要求定做。
