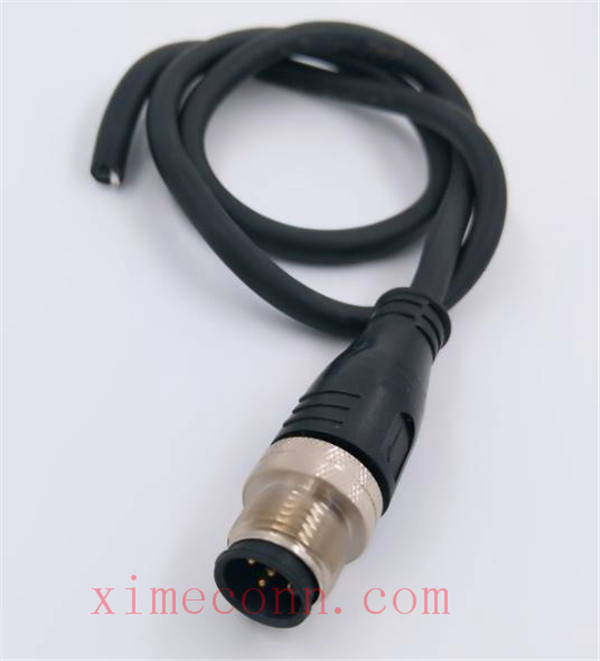

M12连接线

< >

M12连接线(coding&D编码)

M12连接线按接线方式可以分为焊线型,锁端子型;按装配方式可分为组装式、成型式,面板式;
按防插错编码方式可以分为一编码,B编码,C编码,D编码,P编码,年代编码,T编码,X编码;
按形状可分为M12 180度直型连接线,M12 90度弯头连接线,M12 T型连接线,M12 Y型连接的线。
同时还分屏蔽和不屏蔽两种类型。
按针数或芯数有3针，4针，5针，8针，12针或3芯，4芯，5芯，8芯，12芯。
连接线的外皮材质有咕噜咕噜叫,TPE, PVC等,
西米连接技术的M12连接线都是符合RoHS、CE、UL认证的,品质优良、价格实惠,交货时间短。

在线询盘

产品描述
应用展示
经典案例
资料下载

西米连接技术提供的圆形连接器M12公母弯头直头组装式焊接型连接器

带塑胶外壳的组装式90度M12母头连接器可以用于自动化系统及其附属设备的现场安装。M12 8针塑胶外壳公头连接器

这是一个编码自动化传感器与制动器M12连接器,塑胶外壳,PG7,结果出线口可选

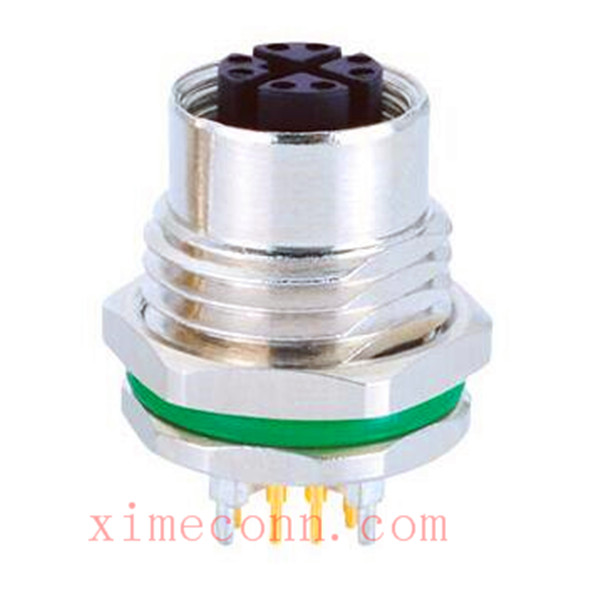

针数有3针,4针,5针,5针,8针可选,适用M12传感器插座金属外壳带屏蔽连接器

这种可屏蔽的M12连接器有PG7 /结果出线口径,4孔到8孔的采用锁螺丝压接方式,12孔的采用焊接方式接线。M12to RJ 45以太网Cat 6A线缆，带屏蔽 X编码 8 Pole连接器 M12 to RJ 45 以太网Cat6A线缆由一个带屏蔽X编码8 Pole连接器与一个RJ45连接器分别成型为一条以太网数据转接线。M12以太网连接线，8 PIN X编码公头 10 Gbps传输速度用于千兆以太网技术的接插线有一个成型式的M12公头连接器，X编码，8针， PUR外皮，低烟无卤，黑色 1米，3米连接线。

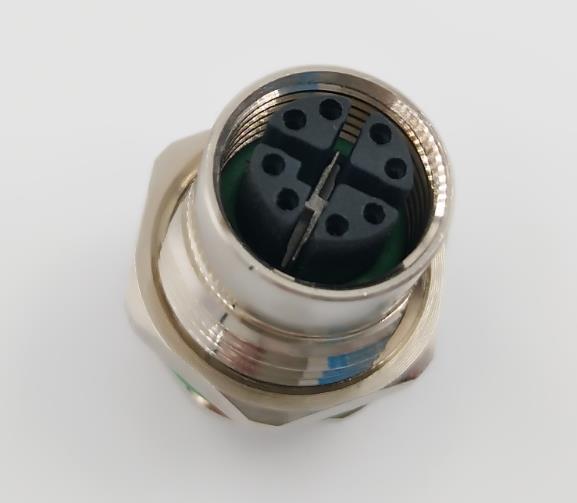

M12圆形防水连接器X编码公头母头连接器组装式以太网Cat6A 10 gbps高速

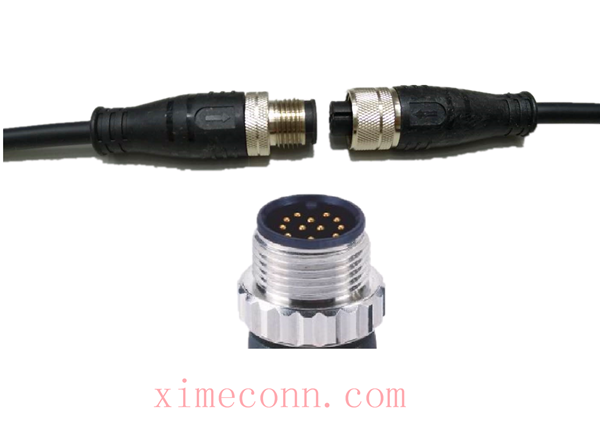

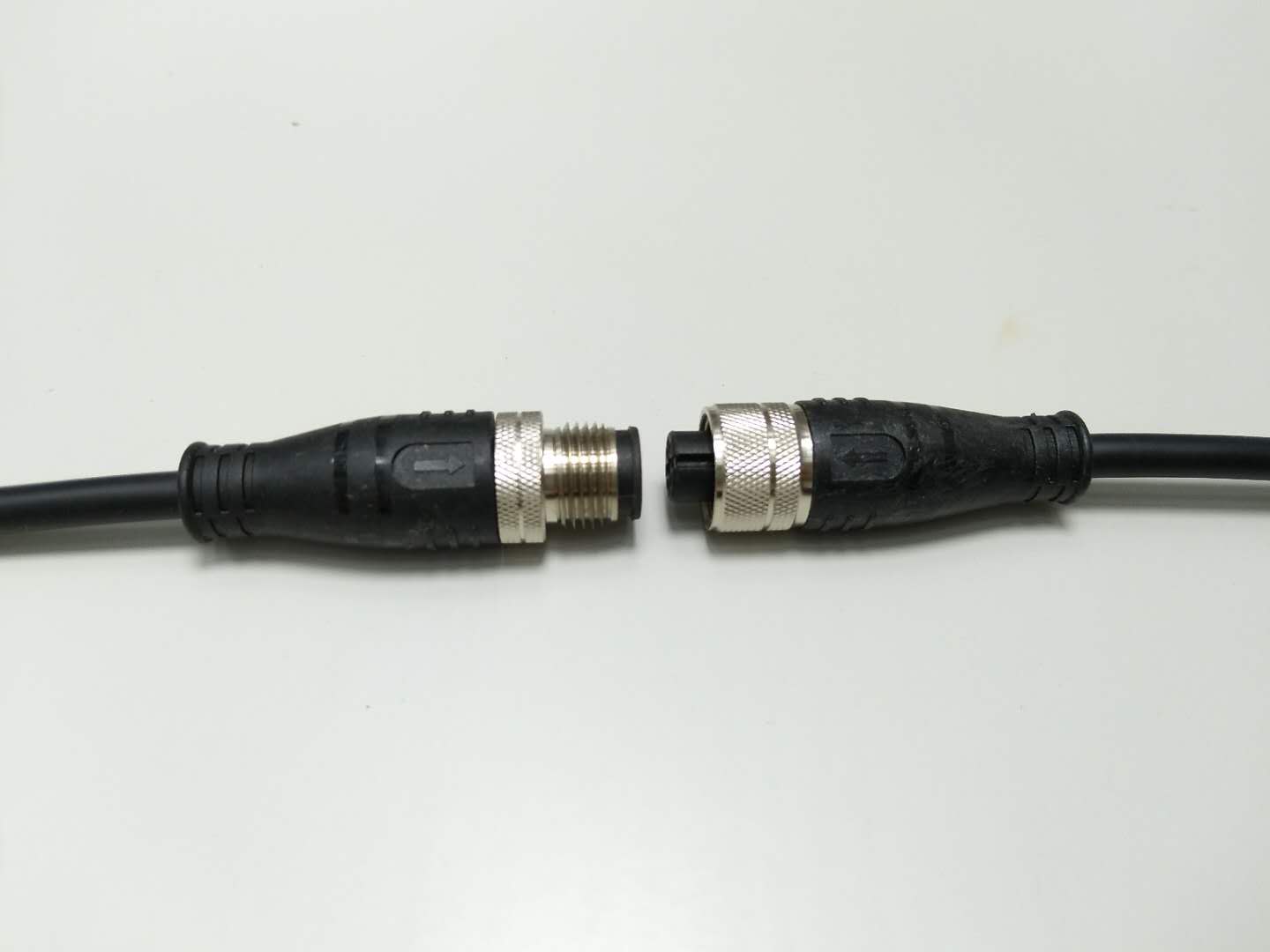

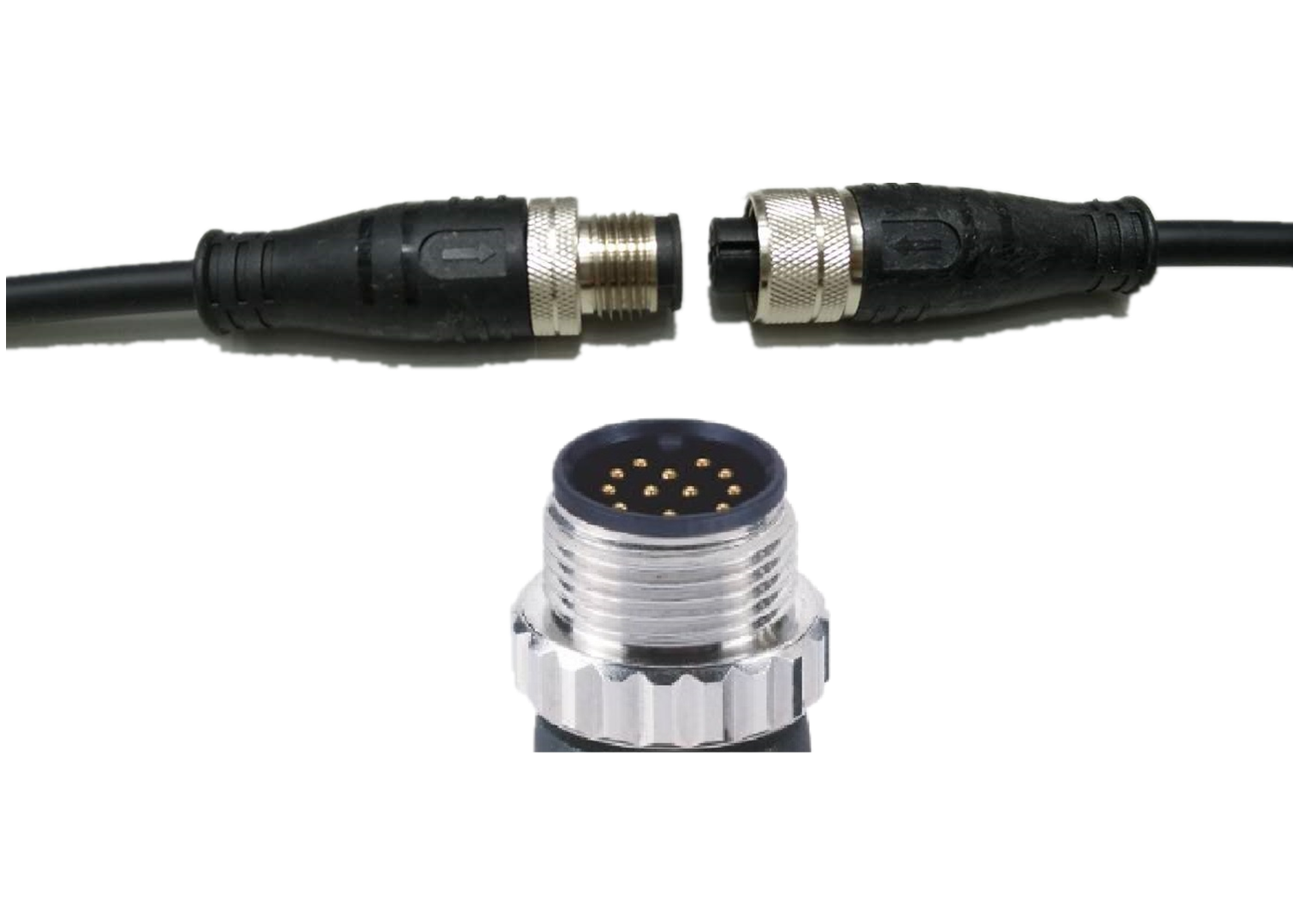

M12公对母连接线延长线3销IP67防水连接器

这是M12公对母连接线延长线,3针IP67防水连接器,能应用与严苛的工业环境。

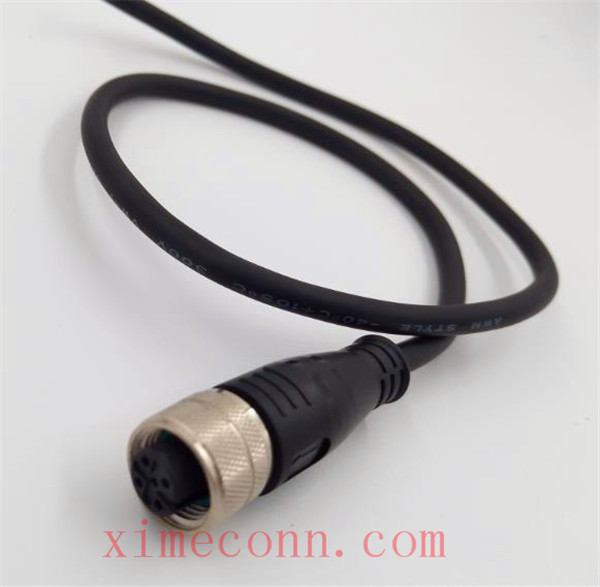

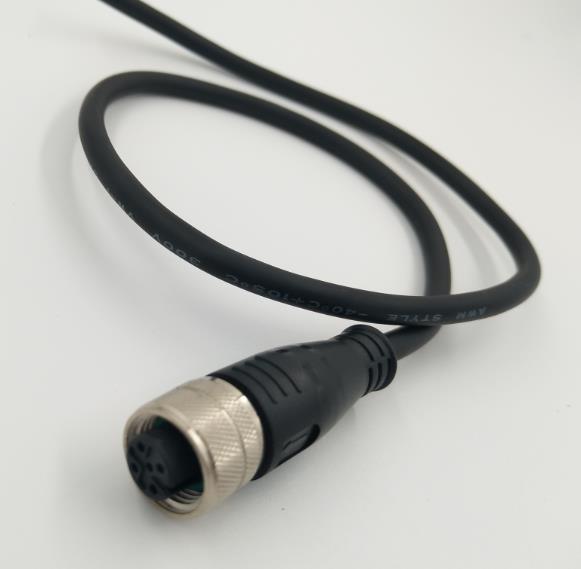

90度直角成型式M12母头连接线防水等级IP67 / IP68

M12连接线的外被材质可以是PVC、PUR或者TPE。所有的材料符合RoHS, SGS环保要求。部分线缆符合UL认证。母头触点数有4孔，5孔，6位，8位，12位。

连接器系列:M12

类型:公头/母头

接口防呆类型:A, B, C, D, T, P L

锁紧方式: 螺纹式

连接头类型:直头/弯头

技术参数
执行标准:	IEC 61076-2-101
适用温度:	-20℃~ + 80℃
胶芯材料:	TPU
端子材料:	黄铜镀金
外模材料:	TPU
螺丝/螺母材料:	铜合金镀镍
绝缘阻抗:	≥100Ω
接触阻抗:	≤5 mΩ
是否屏蔽：	可选择
防护等级:	IP67 / IP69K(锁紧状态)

电气参数
芯数	接口防呆类型	额定电流	额定电压		导体规格		线材外被	线材长度&尾部处理
芯数	接口防呆类型	额定电流	A / C	D / C	美国线规	mm²	线材外被	线材长度&尾部处理
03年销	A / B / C	4	250 v	250 v	22	0.34	PUR / PVC	可定制
04年销	A / B / C / D	4	250 v	250 v	22	0.34	PUR / PVC
05年销	A / B / C	4	60 v	60 v	22	0.34	PUR / PVC
06年销	C	2	30 v	30 v	24	0.25	PUR / PVC
08年销	一个	2	30 v	30 v	24	0.25	PUR / PVC
12针	一个	1.5	30 v	30 v	26	0.14	PUR / PVC
17针	一个	1.5	30 v	30 v	26	0.14	PUR / PVC

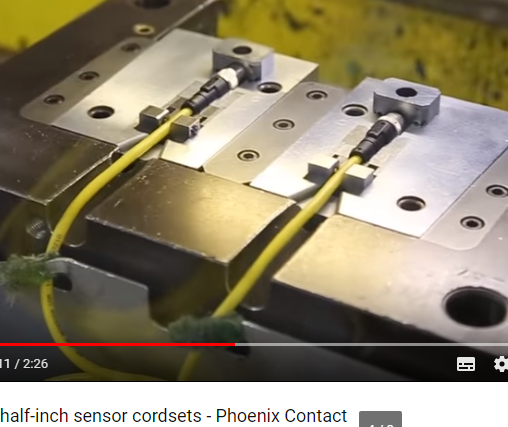

随着工业自动化技术的快速发展，自动化系统集成了越来越多的与之互联的设备，包括传感器，制动器，执行器等。这些设备需要有稳定可靠的连接线提供电源与信号传输，并且需要在复杂的环境中工作，因此需要防水，防尘，耐腐蚀的功能，M12防水连接线就是在这种需求日益增长的情况下快速发展起来的。

M12连接器xcode

M12防水连接线按接线方式可以分为焊线型，锁端子型；按装配方式可分为组装式，成型式，面板式；

按防插错编码方式可以分为一个编码，B编码，C编码，D编码，P编码，年代编码，T编码，X编码；

按形状可分为M12 180度直型连接线，M12 90度弯头连接线，M12 T型连接线，M12 Y型连接线。

同时还分屏蔽和不屏蔽两种类型。

按针数或芯数有3.针，4针，5针，8针，12针或3.芯，4芯，5芯，8芯，12芯。

连接线的外皮材质有咕噜咕噜叫，山丘，聚氯乙烯等，

西米连接技术的M12连接线都是符合RoHS，CE，UL认证的，品质优良，价格实惠，交货时间短。

技术参数
执行标准:	IEC 61076-2-101
适用温度:	-20℃~ + 80℃
胶芯材料:	TPU
端子材料:	黄铜镀金
外模材料:	TPU
螺丝/螺母材料:	铜合金镀镍
绝缘阻抗:	≥100Ω
接触阻抗:	≤5 mΩ
是否屏蔽：	可选择
防护等级:	IP67 / IP69K(锁紧状态)

电气参数
芯数	接口防呆类型	额定电流	额定电压		导体规格		线材外被	线材长度&尾部处理
芯数	接口防呆类型	额定电流	A / C	D / C	美国线规	mm²	线材外被	线材长度&尾部处理
03年销	A / B / C	4	250 v	250 v	22	0.34	PUR / PVC	可定制
04年销	A / B / C / D	4	250 v	250 v	22	0.34	PUR / PVC
05年销	A / B / C	4	60 v	60 v	22	0.34	PUR / PVC
06年销	C	2	30 v	30 v	24	0.25	PUR / PVC
08年销	一个	2	30 v	30 v	24	0.25	PUR / PVC
12针	一个	1.5	30 v	30 v	26	0.14	PUR / PVC
17针	一个	1.5	30 v	30 v	26	0.14	PUR / PVC
