RS-232接口符合美国电子产业联盟(EIA)制定的串行数据通信接口标准。原来的全称是eia-rs-232(简称232)。广泛应用于计算机串行接口的外设连接。连接电缆与机械、电气特性、信号功能及传输过程有关。

RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。

RS232特点:

RS-232是主要的串行通信接口之一。由于RS232接口标准早期出现，因此不可避免地是缺点，主要如下：

(1)接口信号电平高，容易损坏接口电路芯片。RS232接口任意一条信号线的电压都是负逻辑关系。即:逻辑“1”为- 3-15v;逻辑“0”:+ 3-15v，噪声容忍为2V。即要求接收机将高于+ 3V的信号识别为逻辑“0”，低于- 3V的信号识别为逻辑“1”，TTL电平为5V的信号识别为逻辑正，0的信号识别为逻辑负。与TTL电平不兼容，需要使用电平转换电路与TTL电路连接。

(2)传输速率低。异步传输时，码率为20kbps;因此，在51cpld开发板中，集成程序的波特率只能是19200，这也是原因所在。

(3)接口采用信号线和信号回归线构成共地传输形式，易产生共模干扰，抗噪声干扰弱。

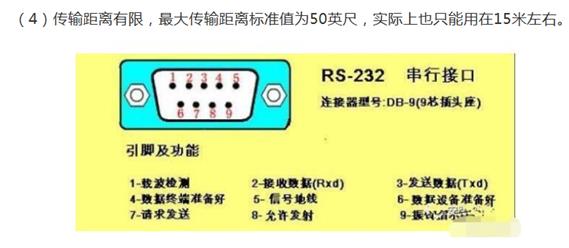

(4)传输距离受限。最大传输距离的标准值为50英尺。事实上，它只能使用15米左右。

RS485概述

当通信距离在几十米到几千米时，RS-485串行总线被广泛使用。RS-485采用均衡传输和差分接收，具有抑制共模干扰的能力。此外，总线收发器灵敏度高，可以检测到低至200mV的电压，因此发射信号可以从公里外恢复。

RS-485采用半双工工作方式，任何时候只有一个点可以处于传输状态。因此，传输电路必须通过使能信号来控制。

RS485功能：

RS-485非常方便多点互连，可以节省许多信号线。RS-485可以用来形成一个分布式系统，它允许多达32个驱动器和32个接收器并行连接。针对RS-232-C的缺点，新标准RS-485具有以下特点:

(1) RS-485电气特性:逻辑“1”用两线电压差+ 2V ~ + 6V表示，逻辑“0”用两线电压差- 6V ~ - 2V表示。接口信号电平低于RS-232-C，不易损坏接口电路芯片，且该电平与TTL电平兼容，便于与TTL电路连接。

(2)最大数据传输速率:10Mbps

(3) RS-485接口采用平衡驱动和差分接收相结合的方式，具有较强的抗共模干扰能力，即抗噪声性能好。

（4）RS-485接口的最大传输距离标准值为4000英尺，实际上可以达到3000米。

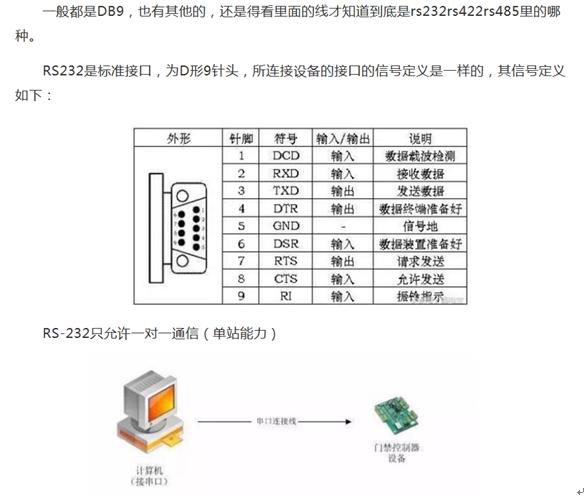

RS-232-C接口只允许连接总线上的一个收发机，即单站能力;而RS-485接口只允许在总线上连接多达128个收发器，即多站能力，因此用户只需使用一个RS-485接口就可以轻松建立设备网络。
