M8连接器

M8连接器

M8连接器防水、耐油、耐冷、性能稳定、连接高效、快捷,广泛应用于光电开关、接近开关、传感器及各种工业接线系统。M8连接器又称传感器连接器,分为可选电缆和无电缆电缆两种。电缆的长度是1米,2米。

  • 描述
  • 应用程序
  • 情况下
  • 下载

M8连接器a b编码目录


M8连接器具有防水、耐油、耐寒、性能稳定、高效、连接快捷等特点,广泛应用于光电开关、接近开关、传感器及各种工业接线系统。

M8连接器又称assensor connector,分为带电缆连接器和无电缆连接器两种类型,M8连接器电缆插座有4-6和6-10两种类型可选。电缆的长度有1米、2米、5米和10米。

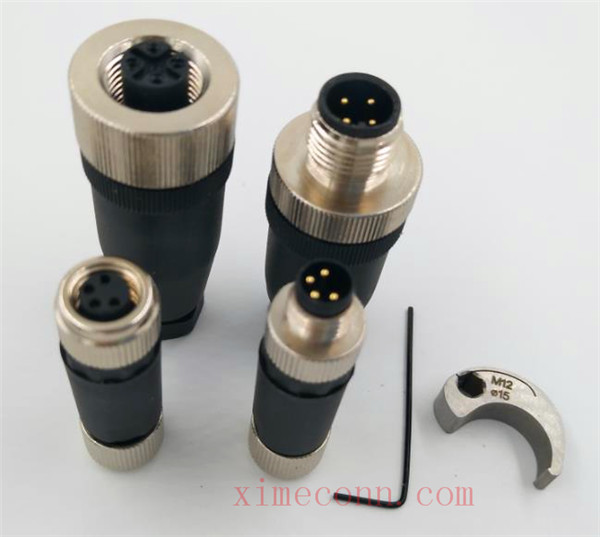

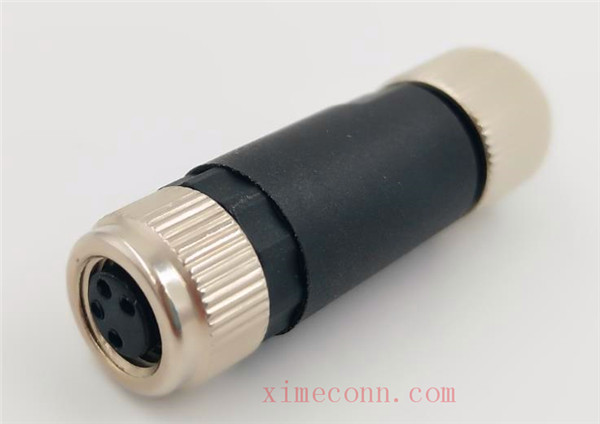

M8连接器有公、母、公带针连接器、母带接触孔连接器,采用螺杆连接,外壳防护等级为IP67,同时又分为直头和肘头。

M8连接器广泛应用于户外灯箱、工程机械、钢铁生产设备、电力设备、矿山机械、船舶机械、汽车设备、自动化生产设备、温度传感器、液压机、传感器、电磁阀、仪表仪表、压力变送器等。



一般信息

标准: IEC 61076-2-104
环境温度: -20℃~ + 80℃
连接器插入: TPU
连接器的接触: 镀金黄铜
连接器over-molding: TPU
连接螺母/螺丝: 镀镍锌合金
绝缘电阻: ≥100Ω
接触电阻: ≤5 mΩ
屏蔽: 可选
IP等级:

IP67处于锁定状态


电子数据
核心数 类型 额定电流 额定电压 导线规格 线的夹克 线length-tail治疗
A / C D / C 美国线规 mm²
03年销 3 60 v 60 v 24 0.25 PUR / PVC 聚氯乙烯 定制的
04年销 3 30 v 30 v 24 0.25 PUR / PVC 聚氯乙烯
05年销 3 30 v 30 v 24 0.25 PUR / PVC 聚氯乙烯
06年销 1 30 v 30 v 26 0.14 PUR / PVC 聚氯乙烯
08年销 1 30 v 30 v 26 0.14 PUR / PVC 聚氯乙烯

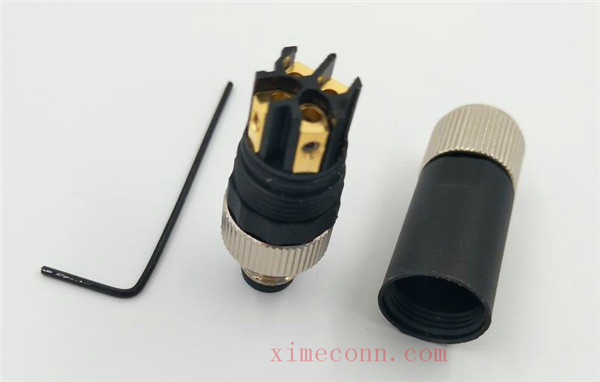

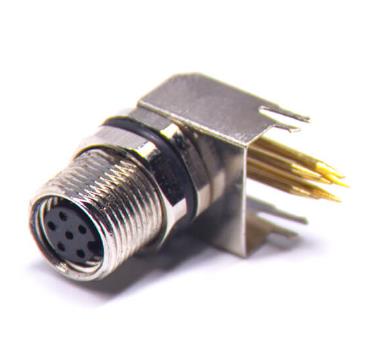

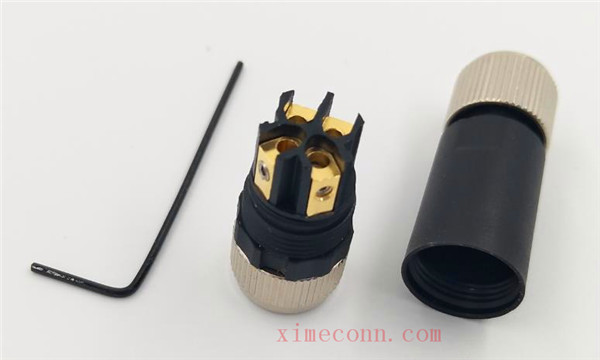

M8系列为小型传感器和执行机构提供了广泛的米制M8连接器。这些连接器采用屏蔽形式,额定IP67,非常适合工业控制网络中需要小型传感器的场合。连接器可以是工厂生产的TPU模压连接器,也可以是带有焊锡杯的面板插座,用于电线连接或PCB面板焊接触点。一个字段附加/可挂接连接器也是可用的。

一般信息

标准: IEC 61076-2-104
环境温度: -20℃~ + 80℃
连接器插入: TPU
连接器的接触: 镀金黄铜
连接器over-molding: TPU
连接螺母/螺丝: 镀镍锌合金
绝缘电阻: ≥100Ω
接触电阻: ≤5 mΩ
屏蔽: 不可用
IP等级: IP67处于锁定状态

电子数据
核心数 类型 额定电流 额定电压 导线规格 线的夹克 线length-tail治疗
A / C D / C 美国线规 mm²
03年销 3 60 v 60 v 24 0.25 PUR / PVC 聚氯乙烯 定制的
04年销 3 30 v 30 v 24 0.25 PUR / PVC 聚氯乙烯
05年销 3 30 v 30 v 24 0.25 PUR / PVC 聚氯乙烯
06年销 1 30 v 30 v 26 0.14 PUR / PVC 聚氯乙烯
08年销 1 30 v 30 v 26 0.14 PUR / PVC 聚氯乙烯


M8组装应用程序
